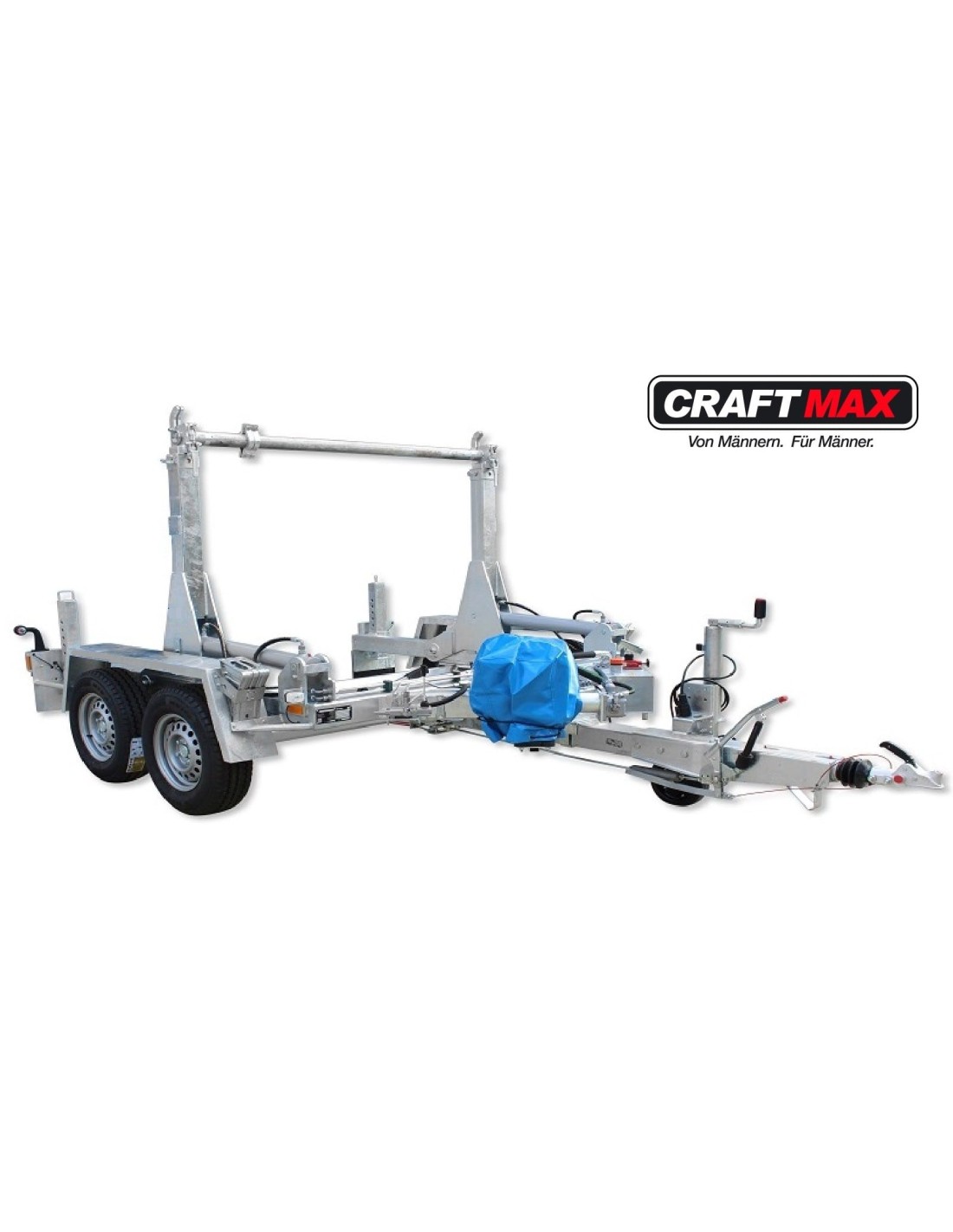

Kabeltrommelransport- und Verlegeanhänger CTTA 2091 XT, hydraulischer Kabeltrommelantrieb m. Trommelbremse, Alu-Welle

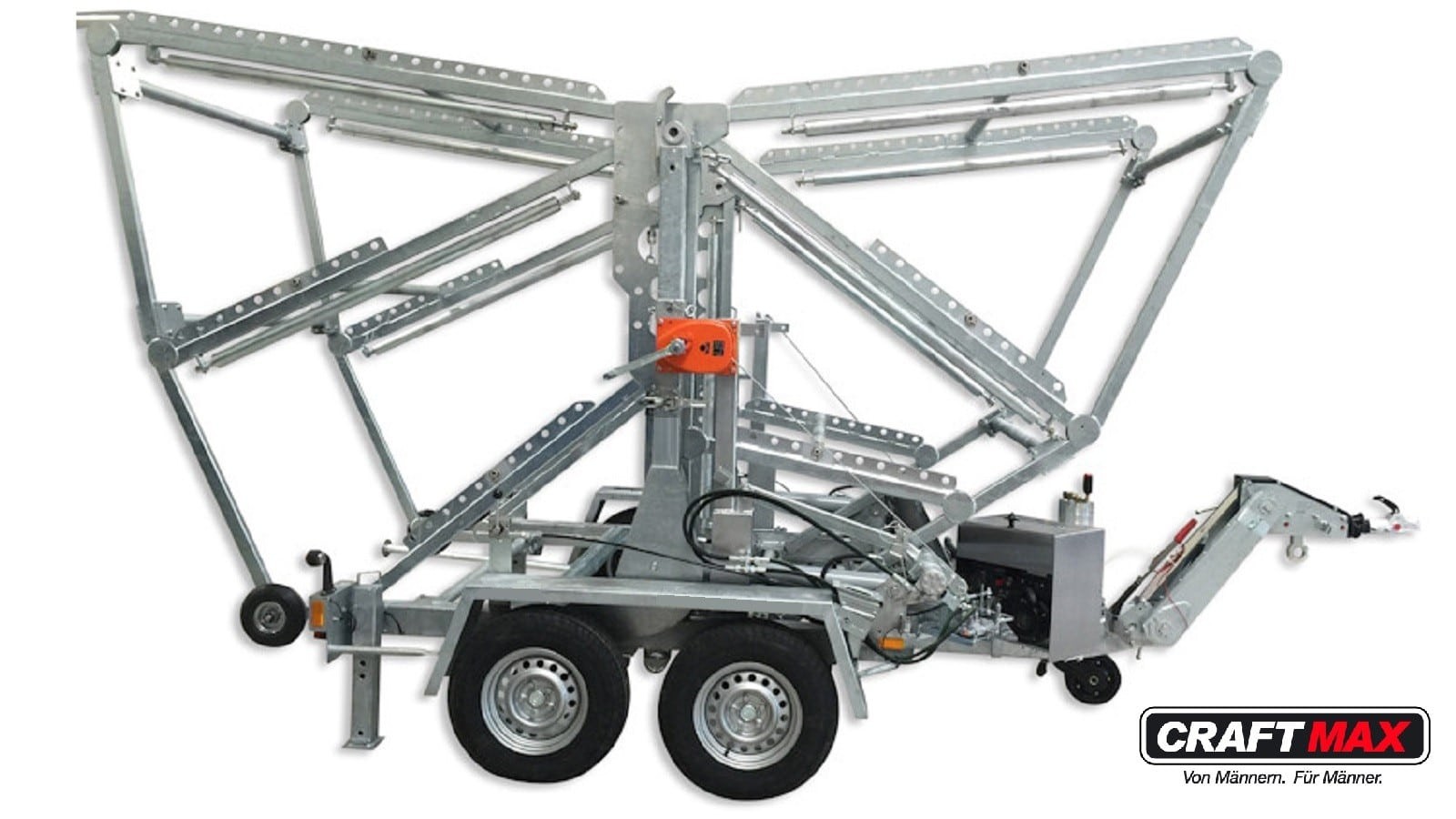

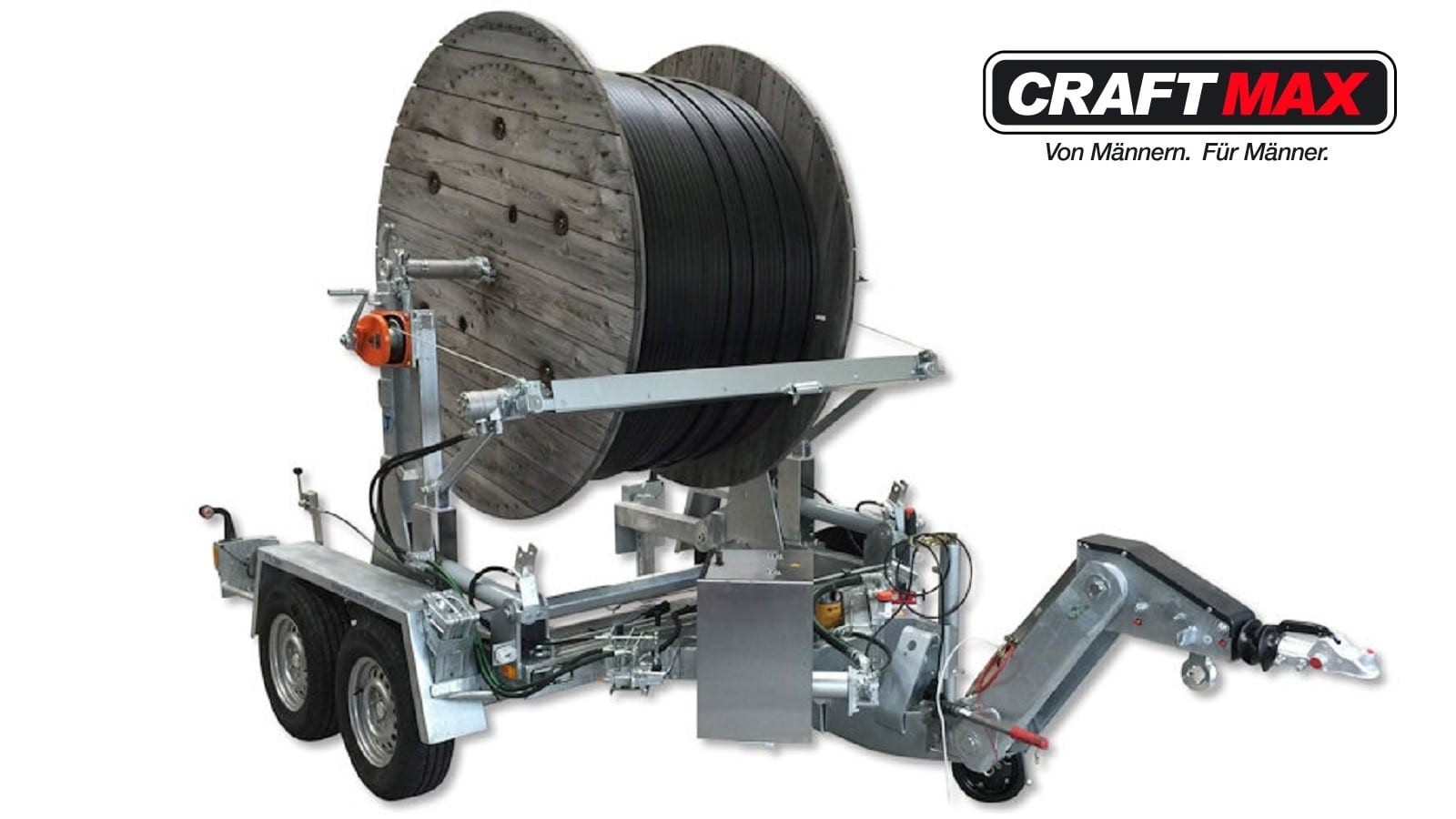

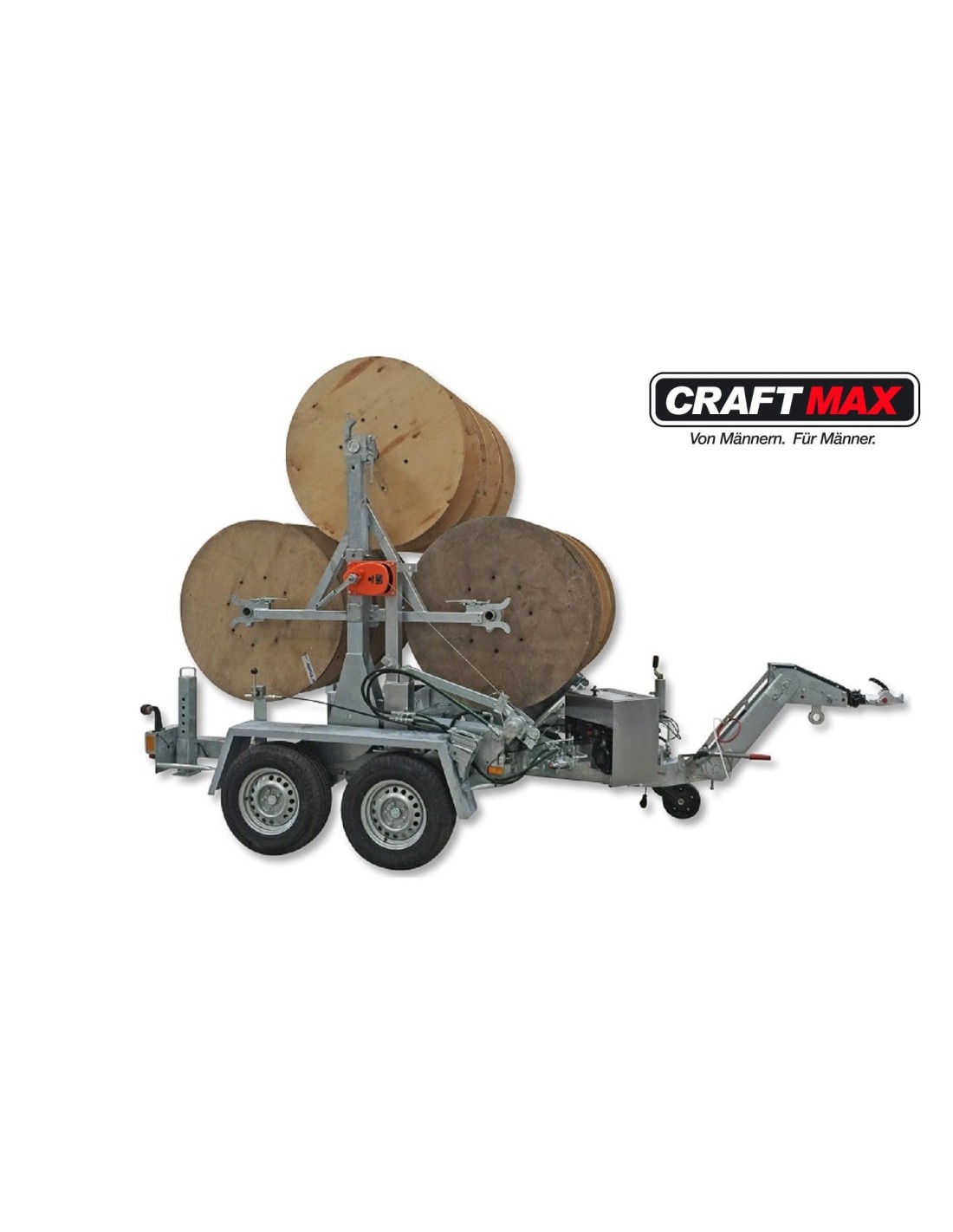

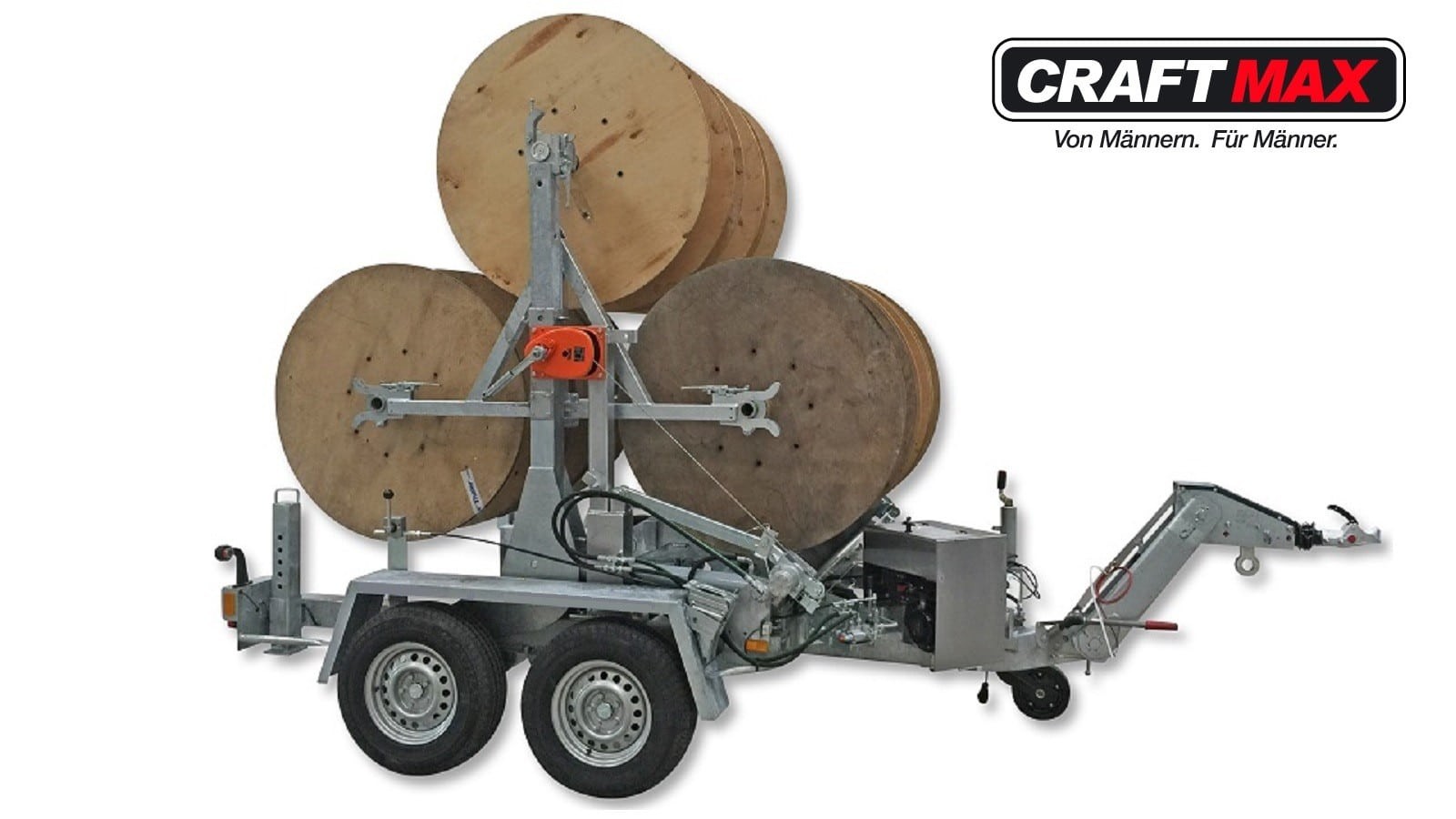

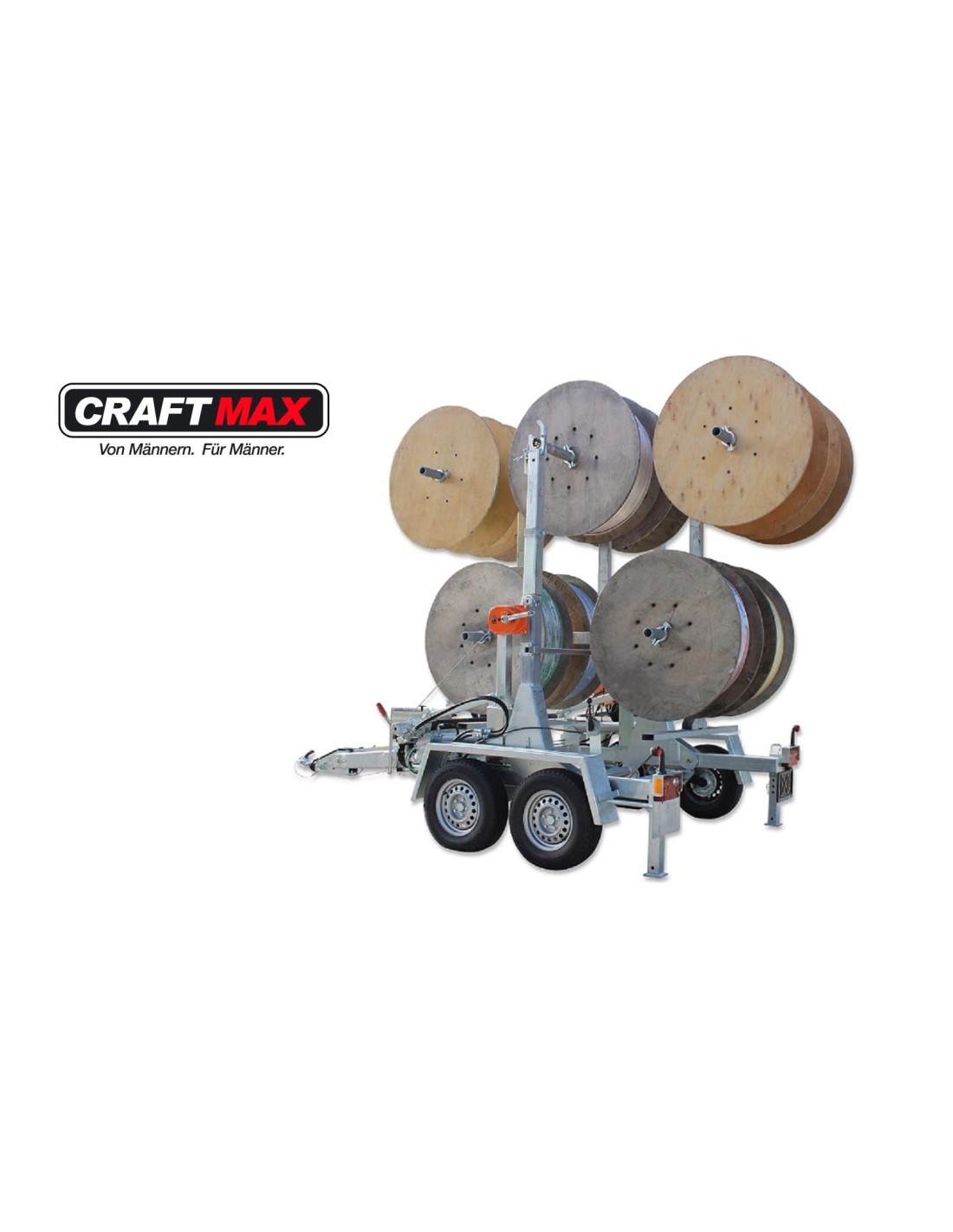

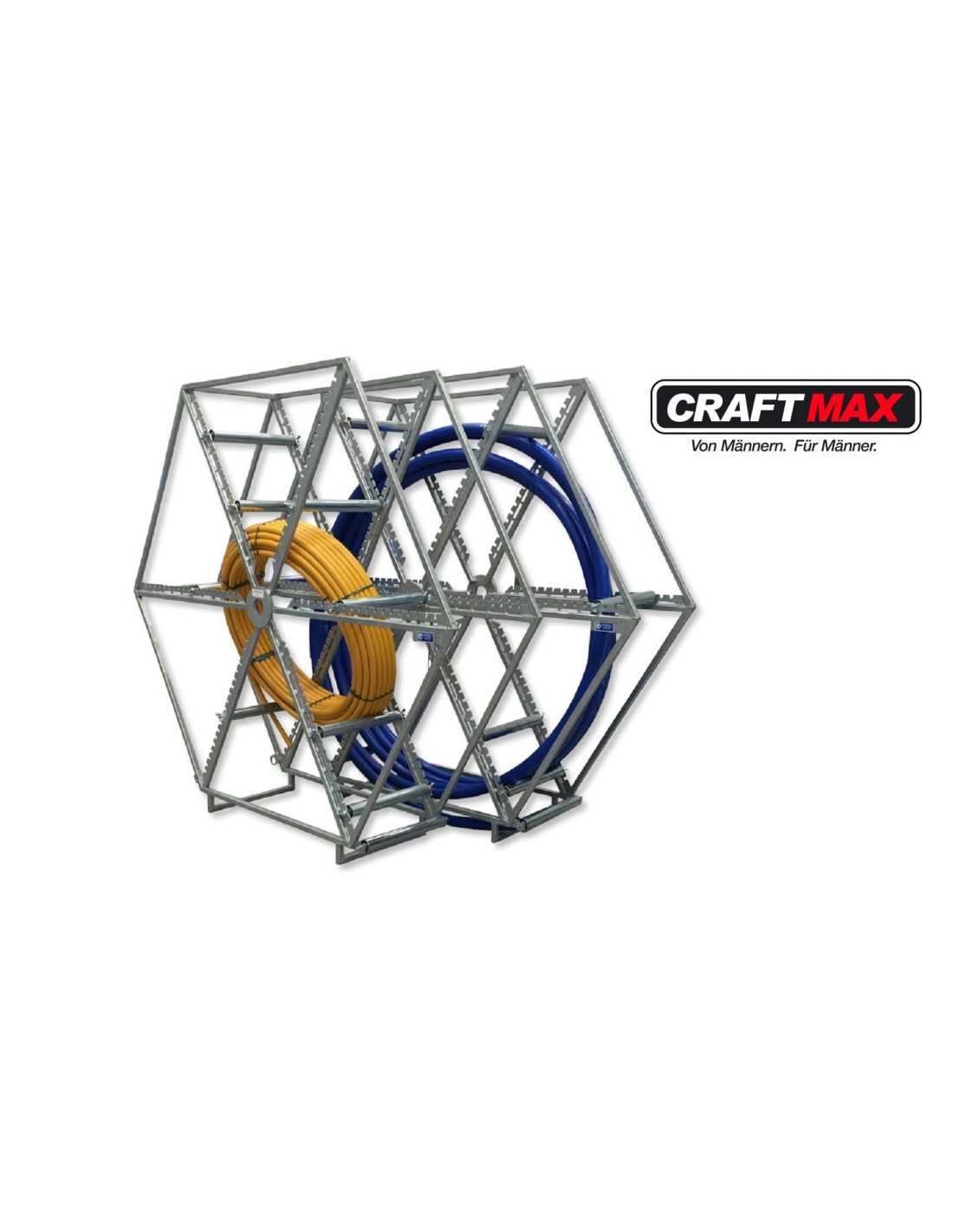

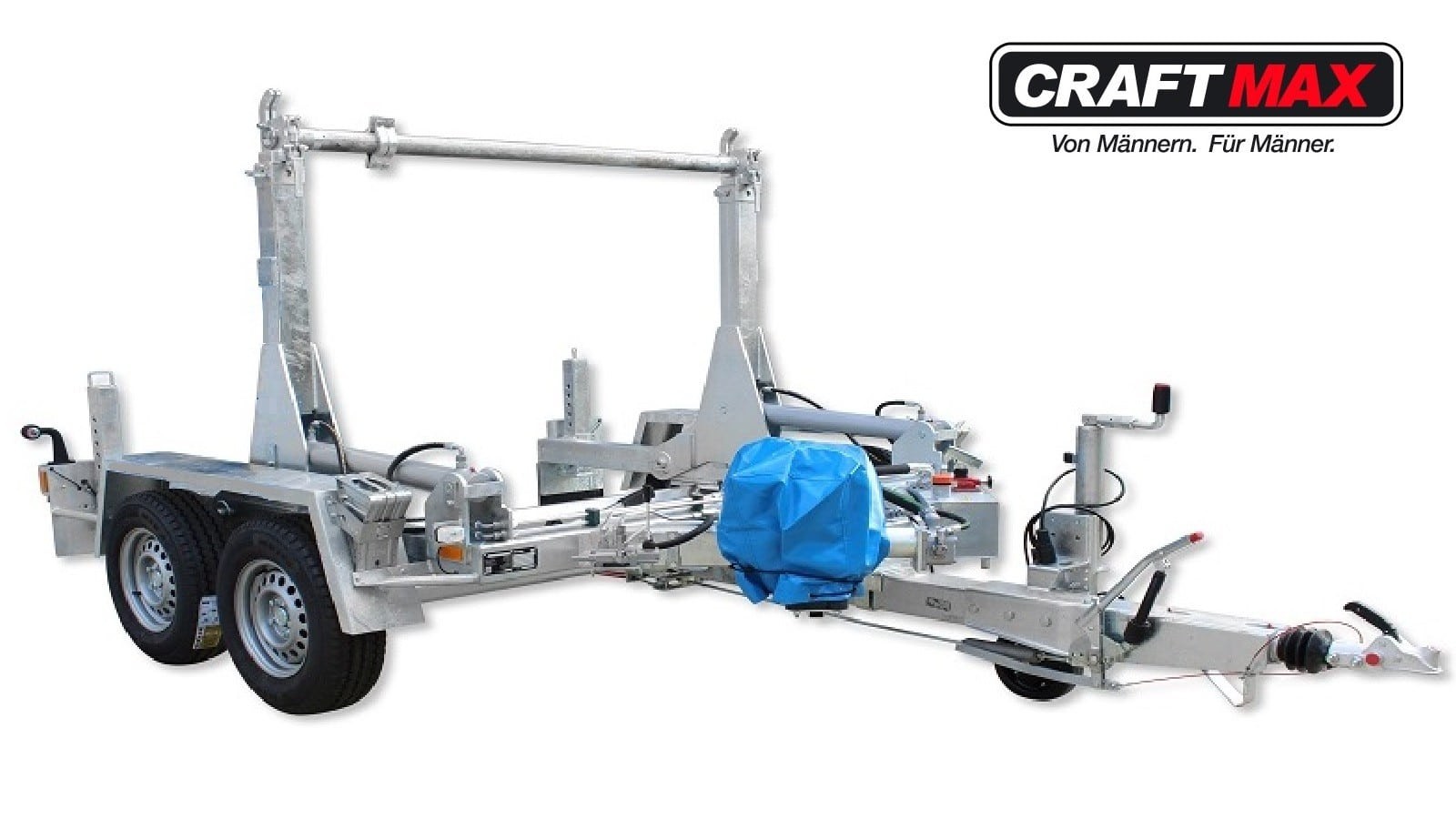

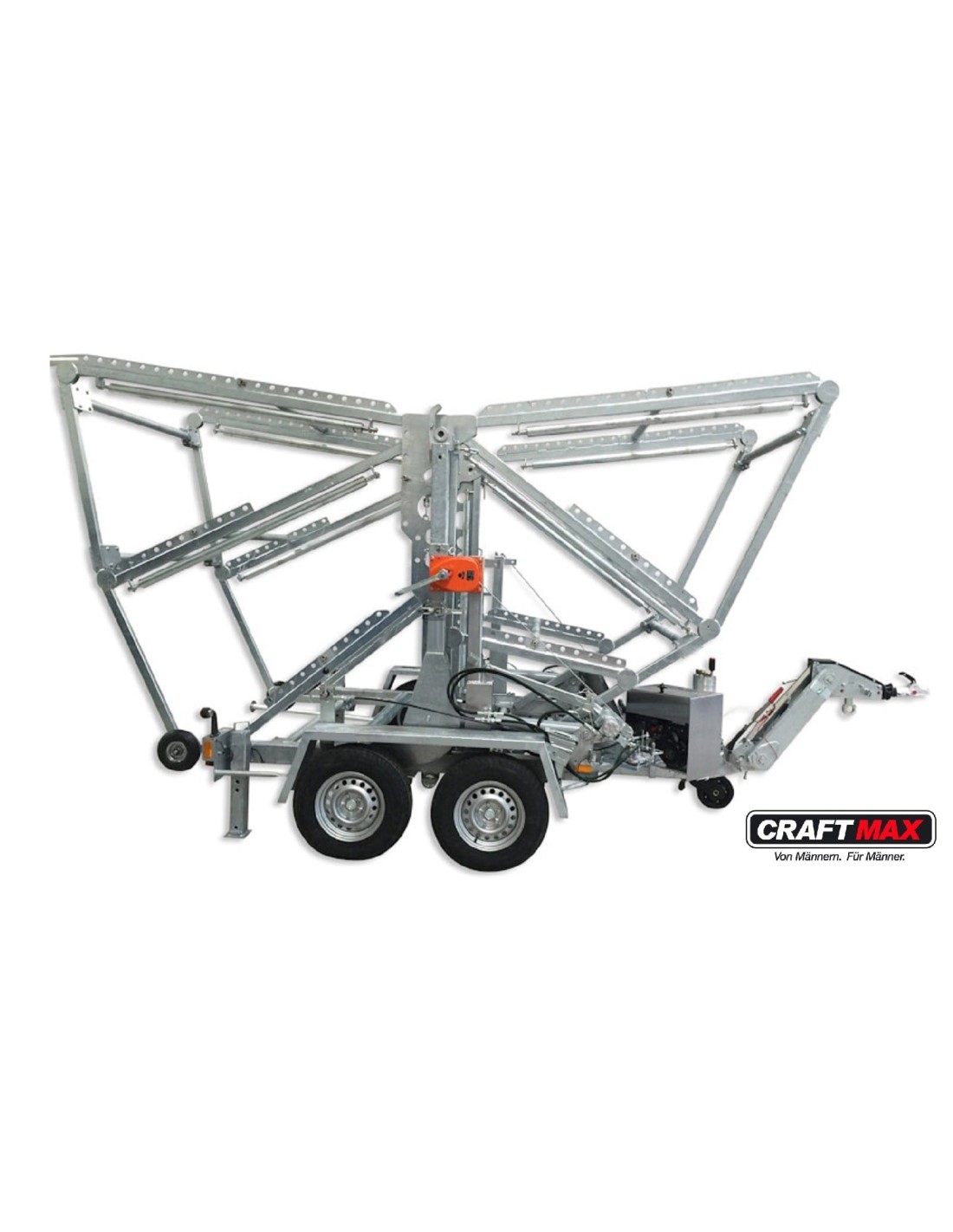

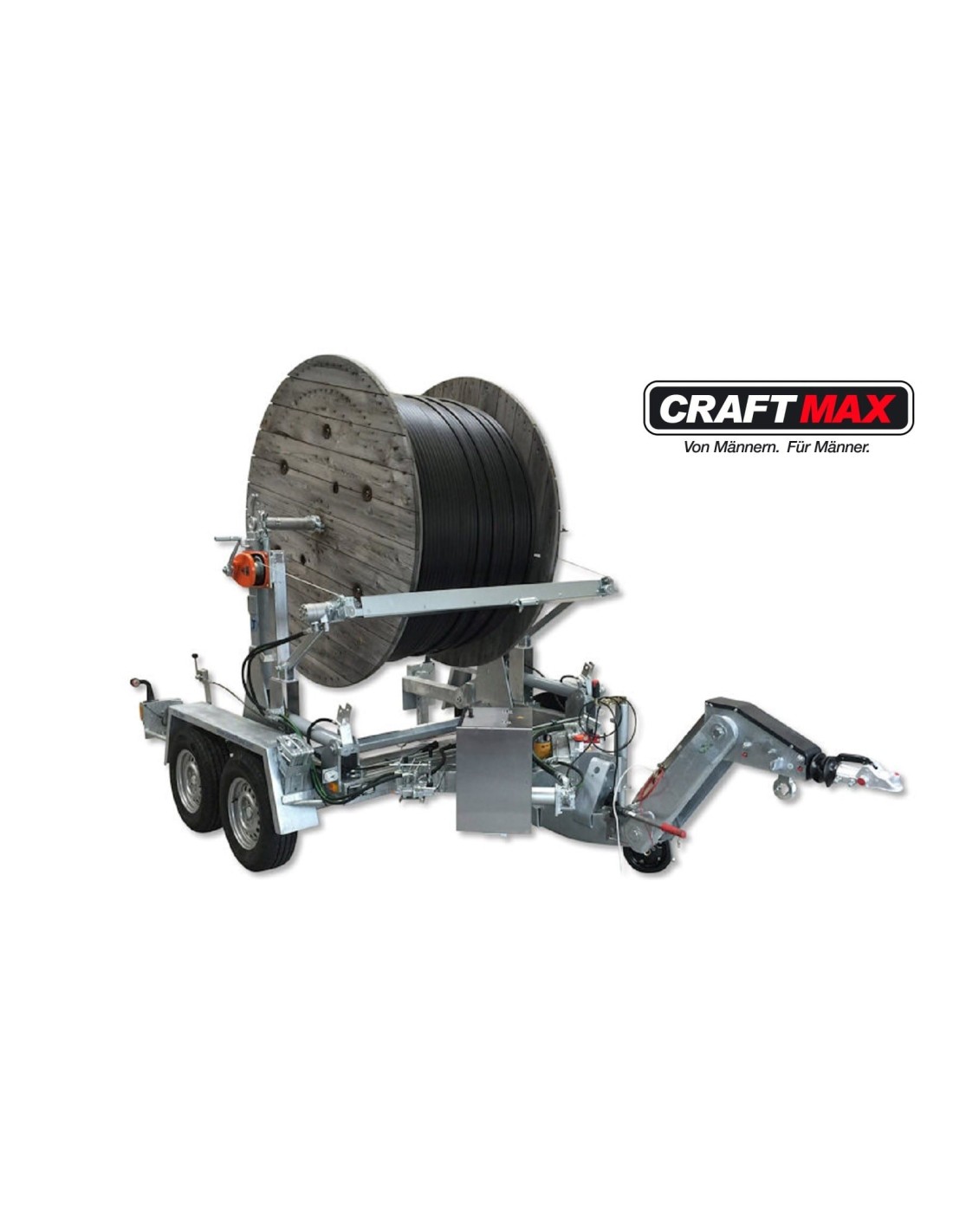

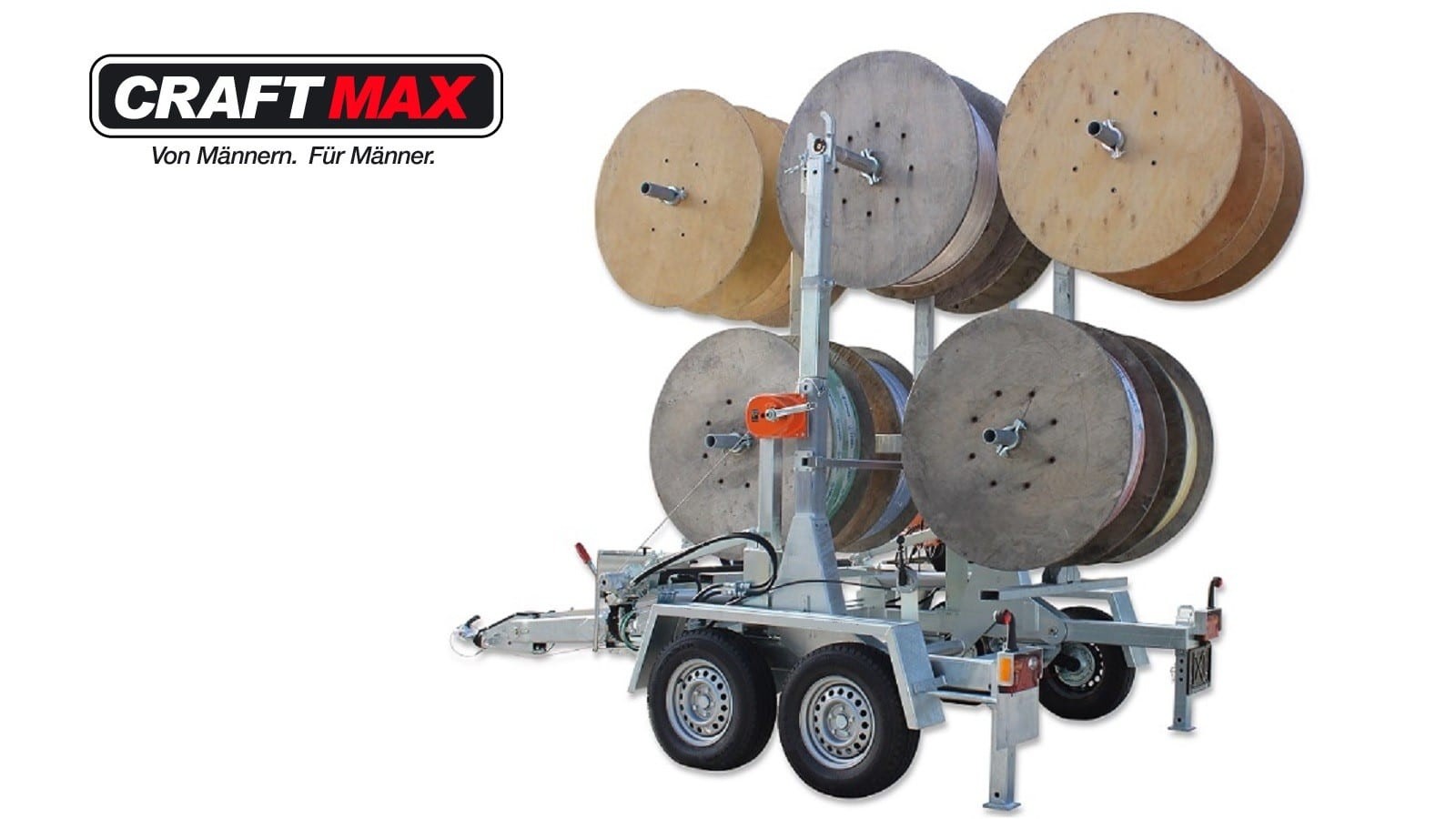

CRAFTMAX® „CTTA 2091 XT“ Kabeltrommelransport- und Verlegeanhänger 3.500Kg, made in germany - inklusive vieler Optionen Dieser Hänger ist das ideale Transportfahrzeug für Rohrleitungen, Mehrfachrohre, HDPE-Rohre und Kabeltrommeln mit einem Durchmesser von max. 3700 mm - bei ausgefahrenen Trommelaufnahmearmen. Für diesen Hänger wird kein Zugfahrzeug mit Druckluftbremsanlage benötigt. Das Be- und Entladen erfolgt durch Aufnahmeständer, die über zwei Hydraulikzylinder und eine Hydraulikpumpe betätigt werden. Die Abstützung erfolgt durch ein höhenverstellbares Stützrad und hinten durch zwei Fallstützen. Der Hänger ist mit einer Tandemachse und einer höhenverstellbaren Zugdeichsel mit Gasfederspeicher zum problemlosen Verstellen - mit DIN-Zugöse und Kugelkopfkupplung lieferbar. Hydraulischer Kabeltrommelantrieb und Heben und Senken der Trommel über Hydraulikaggregat mit 7,4 kW Briggs & Stratton Benzinmotor unter Beibehaltung der Handpumpe. Drehantrieb für die Kabeltrommel zur Unterstützung des Abwickelvorganges, ist gleichzeitig Nachlaufbremse für die Trommel bei Abwickelstop. Der Antrieb erfolgt über eine gummierte Antriebswalze mit Hydraulikmotor. Die Walze wird durch Seilzüge mit Ausgleichfeder mittels einer Handwinde gegen die Trommelscheiben gespannt. Die Walzendrehzahl ist über ein Hydraulikventil mit Fernbetätigung von der Rückseite des Anhängers aus stufenlos für Rechts- /Linkslauf verstellbar. Aufgrund der durchgehenden Gummierung der Antriebswalze kann jede Trommel -unabhängig von der Breite- ohne Umrüstarbeiten sofort angetrieben werden. Die hydraulische Versorgung des Antriebes erfolgt von einem Aggregat mit 7,4 kW B&S Benzinmotor mit Handstarter. Gewicht des kompletten Antriebes ca. 150 kg. Motorschutzhaube aus Edelstahl, abschließbar für B&S Motor anstatt PVC-Plane. Trommelbremse (Scheibenbremse): Die Trommelachse zur Aufnahme der Kabeltrommel ist einseitig mit einer Bremsscheibe ausgerüstet. Mittels einer handverstellbaren Bremszange kann die Bremskraft stufenlos eingestellt werden. Weiterhin ist auf der Trommelachse eine Mitnehmereinrichtung für die Trommel vorhanden. Diese ist mit einem verstellbaren Mitnahmebolzen, die in die entsprechende Bohrung der Trommel eingesetzt wird, ausgerüstet. Somit ist die Bremsscheibe über Trommelachse und Mitnehmereinrichtung kraftschlüssig mit der Trommel verbunden. Zum Lieferumfang gehört eine Aluminiumwelle gelagert, D=75 mm anstatt ungelagerte Stahlwelle Oberfläche: verzinkt Das Fahrzeug wird TÜV - abgenommen und mit Gutachten geliefert.   Technische Daten Ausführung B Max. Trommeldurchmesser 2800 mm Min. Trommeldurchmesser 1000 mm Max. Trommeldurchmesser für Kabelschutzrohrtrommeln 3700 mm Lichte Ladeweite 1700 mm Zul. Gesamtgewicht 3500 kg Nutzlast / ohne Zusatzausrüstung 2620 kg Eigengewicht 880 kg Länge (einschl. Zugdeichsel) 4380 mm Breite 2500 mm Höhe 2050 mm Bereifung 195-R14C   Weitere, optionale Ausstattungsmöglichkeiten gegen Aufpreis: 2) TTA 2091 – Ausstattung mit gerader Zugdeichsel statt höhenverstellbarer Zugdeichsel Bestell-Nr.: C20262TA535B CS2 Stückpreis: € 11.200,00 netto 3) Heben und Senken der Trommel über Hydraulikaggregat mit 7,4 kW Briggs&Stratton Benzinmotor unter Beibehaltung der Handpumpe. Bestell-Nr.: CA 535-73.00-00/0 Stückpreis: € 3.460,00 netto 5) Schneller hydraulischer Kabeltrommelantrieb und Heben und Senken der Trommel über Hydraulikaggregat mit 8,7 kW HONDA Benzinmotor unter Beibehaltung der Handpumpe. Um eine Wickelgeschwindigkeit von ca. 80 m/min. auf mittlerem Trommeldurchmesser zu erreichen, wird eine Pumpe mit großer Fördermenge (Ölmenge) benötigt. Bestell-Nr.: C2091B535-020 Mehrpreis: € 3.900,- netto zuzügl. Pos. 4 8) HONDA Benzinmotor mit 6,6 kW anstatt 7,4 kW B&S Benzinmotor Bestell-Nr.: C013-1111-121 Mehrpreis € 610,00 netto 9) Motorschutzhaube aus Edelstahl, abschließbar für HONDA Motor anstatt PVC-Plane Bestell-Nr.: CA 535-70.00-03/0 Endkunden-Stückpreis: € 490,00 netto 11) Rohrabwickelgeräte Type CRAW 2200 ausgelegt für 2 Stk. Das Gerät dient zum Abwickeln von Rohr-Ringbunden aus Kunststoff mit Rohrdurchmesser 32, 40, 50 und 63 mm. Zwei Rohrabwickelgeräte können mit einer entsprechenden Achse in obigen Kabelwagen aufgenommen und transportiert werden. Es kann auch als stationäres Gerät eingesetzt werden. Grundgestell: Das Gestell ist als Schweißkonstruktion aus stabilen Vierkant Hohlprofilen gefertigt. Unter dem Gestell befinden sich Standfüße mit Grundplatten. Auf Wunsch können Transporträder angebaut werden. Ringbundaufnahme: Das entsprechende Ringbund wird über eine leichte Rampe vertikal in das Gerät hineingerollt. Vorher werden einige Führungsrollen demontiert und nach dem Beschicken entsprechend dem Bundinnen- und Außendurchmesser wieder eingebaut. Rollenführung: Das abzuwickelnde Ringbund wird außen und innen von jeweils sechs einstellbaren Rollen geführt. Die Rollen sind kugelgelagert. Sie können in 50 mm Schritten auf den erforderlichen Innen- und Außendurchmesser des Ringwicklers eingestellt werden. Das Kunststoffrohr kann sowohl unterschlägig als auch oberschlägig vom Bund gezogen werden. Oberflächenschutz: Das Gerät sowie die verstellbaren Führungsrollen sind verzinkt. Technische Daten: max. Ringbunddurchmesser: 2200 mm max. Ringbundbreite: 500 mm max. Ringbundgewicht: 150 kg LxBxH: 2500 x 640 x 2265 mm Gewicht: 138 kg Durchmesser der Führungsrollen: 60 mm Bestell-Nr.: CA 478-00.00-00/0 Stückpreis: € 2.400,00 netto 12) Transport- und Abrollkorb für Kunststoffrohr-Ringbunde Mit diesem stabilen Abrollkorb lösen sich Ihre Transport- und Verlegeprobleme der unhandlichen und sperrigen PE-HD Rohre. Die Bunde werden von oben oder von hinten in den Korb gesetzt. Nach Trennung der Verbindungsbänder ist das Rohrpaket leicht aus dem Korb über kugelgelagerte Rollen zu verlegen. Die Rollen sind auf verschiedene Ringbunddurchmesser einstellbar. Der Korb ist geeignet für PE-HD Rohre bis Durchmesser 180 mm, Länge 300 m und max. Ringdurchmesser von 3.700 mm. Unsere Vorteile des Abrollkorbes: - Mehrere Auflagepunkte des Ringbundes durch kugelgelagerte Tragrollen unten und im Innen-Rohrbund, durch versetzbare, kugelgelagerte Rollen. Dadurch wird die Deformierung des Ringbundes verhindert. - Trennstange zum Stabilisieren schmaler Rohrbunde - Zurrmöglichkeit mit einer Rohrklemme zum Fixieren des inneren Rohrbundes - Die Rollen sind mit Klappsplinten versehen. Hierdurch verkürzt sich die Umbauzeit um ca. 60 % und senkt die Unfallgefahr die bei dem Verschrauben der Rollen droht. - Der Abrollkorb kann auch im beladenen Zustand in den Kabelwagen geschwenkt werden Technische Daten L x B x H: 4450 x 1940 x 2350 mm max. Ringbunddurchmesser: 3.700 mm Lichte Ladeweite im Korb: 1.500 mm Gewicht: ca. 450 kg Bestell-Nr.: CA 535-100.00-00/0 Stückpreis: € 6.180,00 netto 13) Ladetraverse für Mikrorohrtrommeln zur Aufnahme von 9 Trommeln Das Gestell besteht aus einer verzinkten Stahlkonstruktion und wird in den TTA 2091 B aufgenommen Bestell-Nr.: CA 535-69.10-00/5 Stückpreis: € 1.690,00 netto 14) Transport- und Abwickelgestell für 10 Mikrorohrtrommeln Das Gestell besteht aus einer verzinkten Stahlkonstruktion und kann sowohl als Standgerät auf der Baustelle genutzt als auch in unseren Kabeltrommeltansport- und Verlegewagen Typ TTA 2091 B eingeladen werden. Es beinhaltet Verlängerungsadapter für die Schiebearme, Festsetzschellen sowie die Verrieglung im CTTA 2091 B. - max. Trommeldurchmesser: 1.200 mm - max. Trommelbreite: 600 mm Bestell-Nr.: CA 535-69.11-00/0 Stückpreis: € 1.750,00 netto 15) Absetzmulde 1,5 m³ für TTA 2091 B Bordwände 480 mm hoch, für Minibaggertransport Bestell-Nr.: A 535-85.10-00/0 Endkunden-Stückpreis: € 2.935,00 netto 16) Absetzmulde 3,5 m³ für TTA 2091 B Bordwände 800 mm hoch, mit aushängbarer Heckklappe Foto: Absetzmulde mit erhöhten Bordwänden (800 mm) Bestell-Nr.: A 535-87.01-00/0 Endkunden-Stückpreis: € 4.695,00 netto Irrtümer und Änderungen vorbehalten! Alle Angaben verstehen sich als ca.-Angaben! Abbildungen sind Musterabbildungen und können Sonderausstattung enthalten! Produkte unterliegen fortlaufenden technischen und farblichen Änderungen! Diese Website präsentiert ausschließlich Profi-Produkte des CRAFTMAX® Fachhandels. Produziert für CRAFTMAX® Industries (Deutschland), made in germany.
