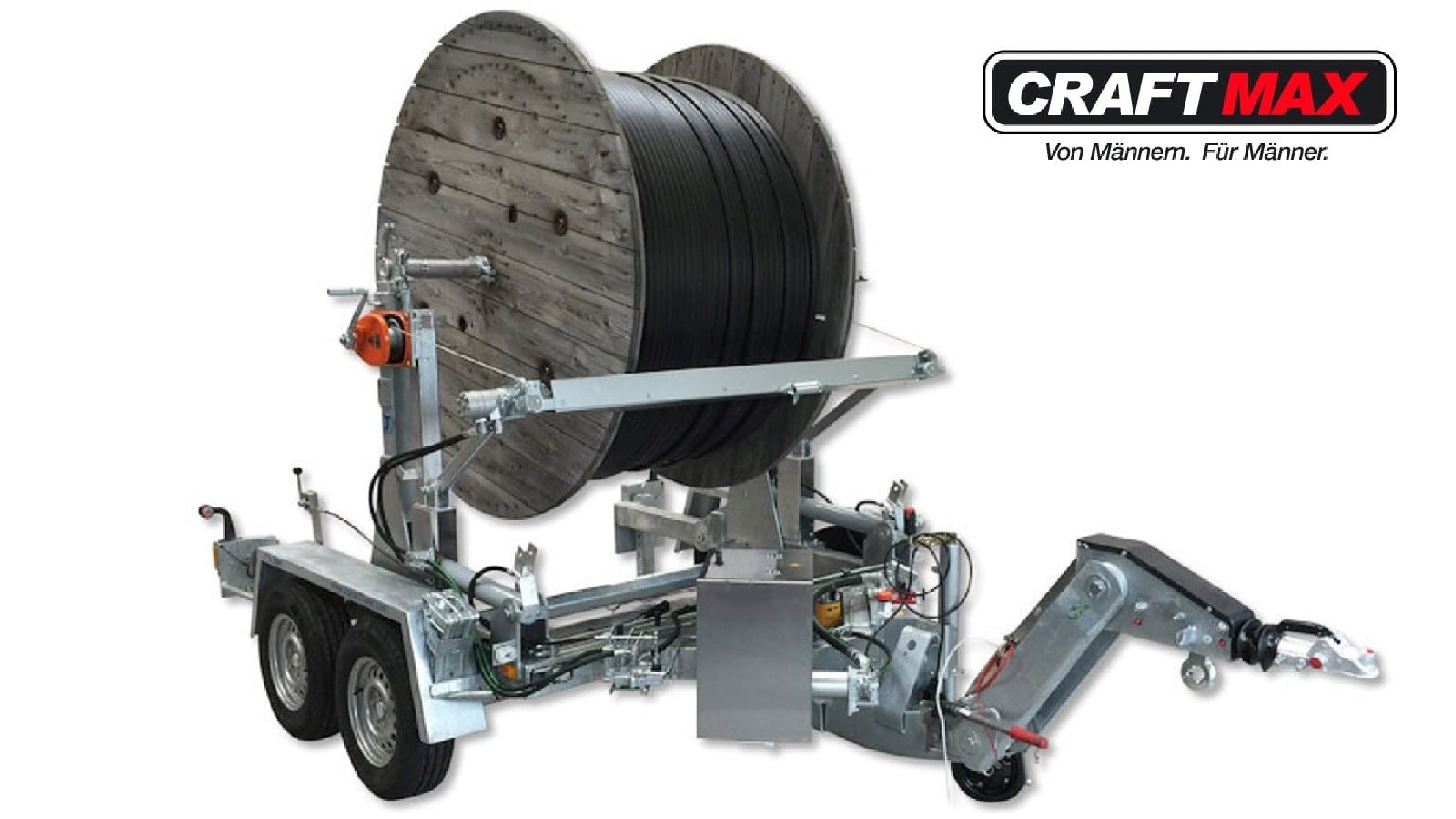

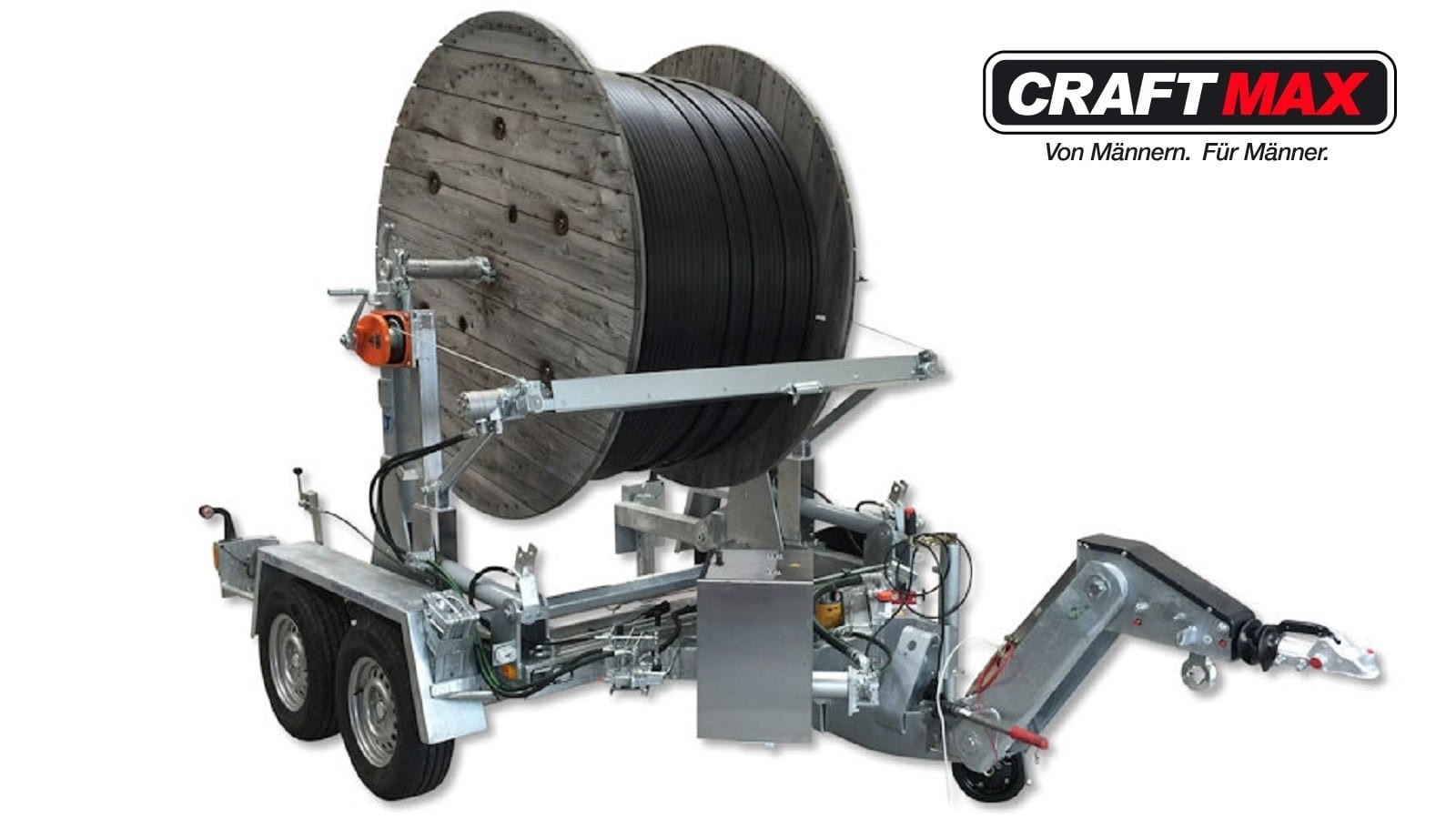

Kabeltrommelransport- & Verlegeanhänger, hydraulischer Kabeltrommelantrieb mit YANMAR Dieselmotor, Trommelbremse, Alu-Welle

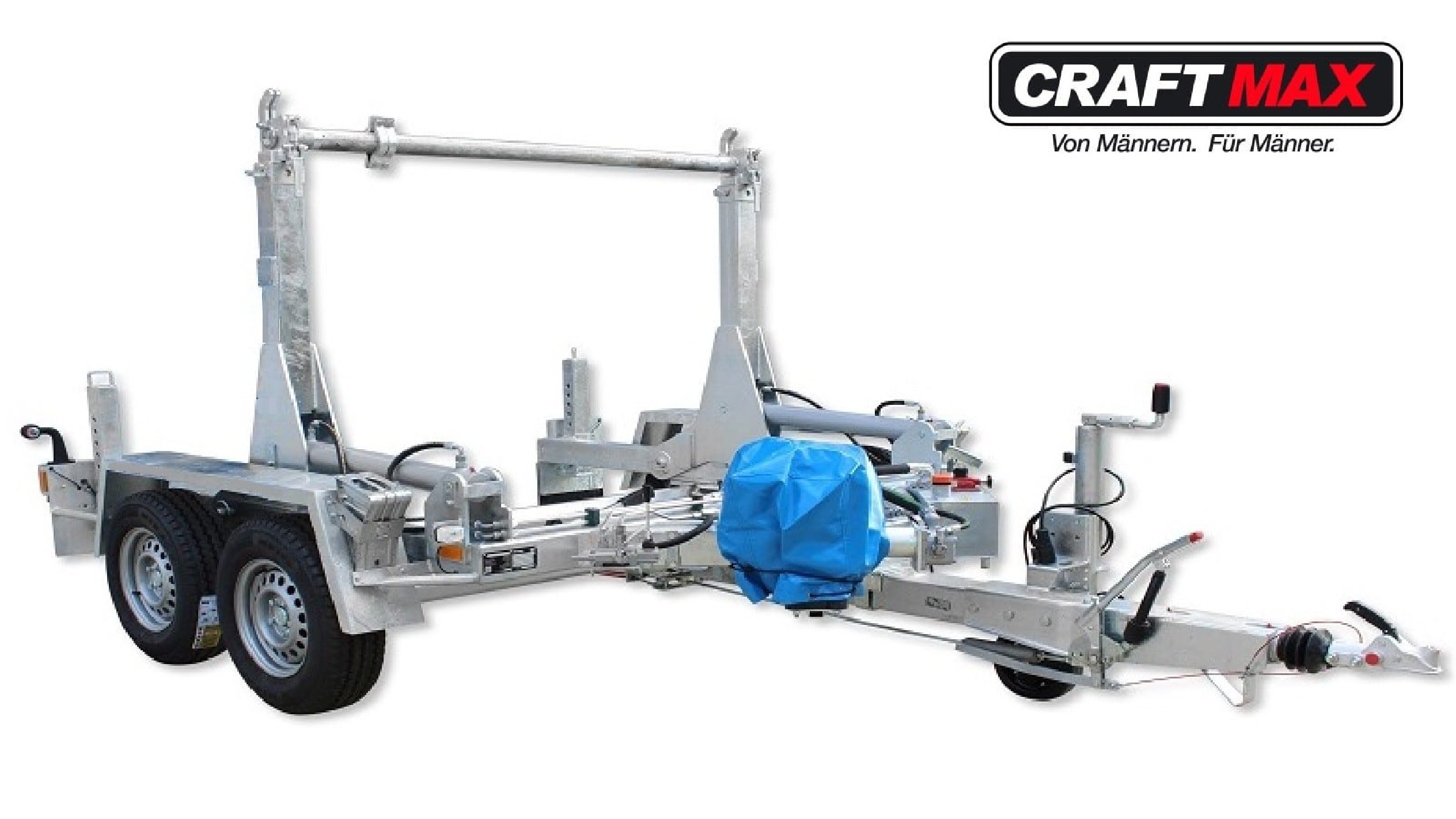

CRAFTMAX® Kabeltrommelransport- und Verlegeanhänger mit YANMAR Dieselmotor mit E-Start, Nutzlast 2620 kg - ohne Straßenzulassung, für Untertagebau, Bergbau, nur für den Werksverkehr  - Dieser Hänger ist das ideale Transportfahrzeug für Rohrleitungen, Mehrfachrohre, HDPE-Rohre und Kabeltrommeln mit einem Durchmesser von max. 3700 mm - bei ausgefahrenen Trommelaufnahmearmen. Für diesen Hänger wird kein Zugfahrzeug mit Druckluftbremsanlage benötigt. Das Be- und Entladen erfolgt durch Aufnahmeständer, die über zwei Hydraulikzylinder und eine Hydraulikpumpe betätigt werden. Die Abstützung erfolgt durch ein höhenverstellbares Stützrad und hinten durch zwei Fallstützen. Der Hänger ist mit einer Tandemachse und einer höhenverstellbaren Zugdeichsel mit Gasfederspeicher zum problemlosen Verstellen - mit DIN-Zugöse und Kugelkopfkupplung lieferbar. Hydraulischer Kabeltrommelantrieb und Heben und Senken der Trommel über Hydraulikaggregat mit YANMAR Dieselmotor mit Elektrostarter unter Beibehaltung der Handpumpe. Drehantrieb für die Kabeltrommel zur Unterstützung des Abwickelvorganges, ist gleichzeitig Nachlaufbremse für die Trommel bei Abwickelstop. Der Antrieb erfolgt über eine gummierte Antriebswalze mit Hydraulikmotor. Die Walze wird durch Seilzüge mit Ausgleichfeder mittels einer Handwinde gegen die Trommelscheiben gespannt. Die Walzendrehzahl ist über ein Hydraulikventil mit Fernbetätigung von der Rückseite des Anhängers aus stufenlos für Rechts- /Linkslauf verstellbar. Aufgrund der durchgehenden Gummierung der Antriebswalze kann jede Trommel -unabhängig von der Breite- ohne Umrüstarbeiten sofort angetrieben werden. Die hydraulische Versorgung des Antriebes erfolgt von einem Aggregat mit Dieselmotor mit Handstarter. Gewicht des kompletten Antriebes ca. 150 kg. Trommelbremse (Scheibenbremse): Die Trommelachse zur Aufnahme der Kabeltrommel ist einseitig mit einer Bremsscheibe ausgerüstet. Mittels einer handverstellbaren Bremszange kann die Bremskraft stufenlos eingestellt werden. Weiterhin ist auf der Trommelachse eine Mitnehmereinrichtung für die Trommel vorhanden. Diese ist mit einem verstellbaren Mitnahmebolzen, die in die entsprechende Bohrung der Trommel eingesetzt wird, ausgerüstet. Somit ist die Bremsscheibe über Trommelachse und Mitnehmereinrichtung kraftschlüssig mit der Trommel verbunden. Zum Lieferumfang gehört eine Aluminiumwelle gelagert, D=75 mm anstatt ungelagerte Stahlwelle Oberfläche: verzinkt Technische Daten Ausführung B Max. Trommeldurchmesser 2800 mm Min. Trommeldurchmesser 1000 mm Max. Trommeldurchmesser für Kabelschutzrohrtrommeln 3700 mm Lichte Ladeweite 1700 mm Nutzlast / ohne Zusatzausrüstung 2620 kg Eigengewicht 880 kg Länge (einschl. Zugdeichsel) 4380 mm Breite 2500 mm Höhe 2050 mm Bereifung 195-R14C Irrtümer und Änderungen vorbehalten! Alle Angaben verstehen sich als ca.-Angaben! Abbildungen sind Musterabbildungen und können Sonderausstattung enthalten! Produkte unterliegen fortlaufenden technischen und farblichen Änderungen! Diese Website präsentiert ausschließlich Profi-Produkte des CRAFTMAX® Fachhandels. Produziert für CRAFTMAX® Industries (Deutschland), made in germany.
