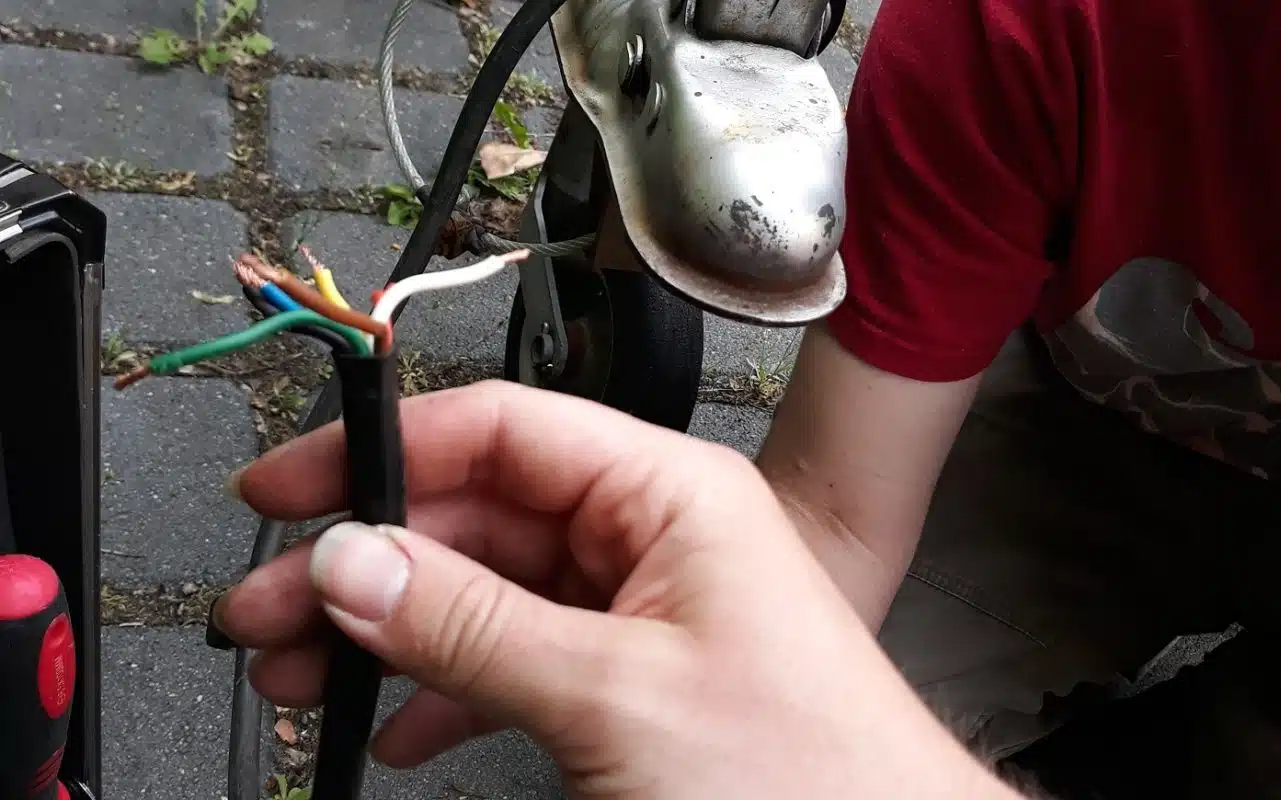

Anhängerstecker abgerissen, Kabel Wirrwarr & Chaos?
SCHALTPLAN FÜR ANHÄNGER STECKER
Hier wird erklärt, welches Kabel mit welcher Farbe wohin gehört.

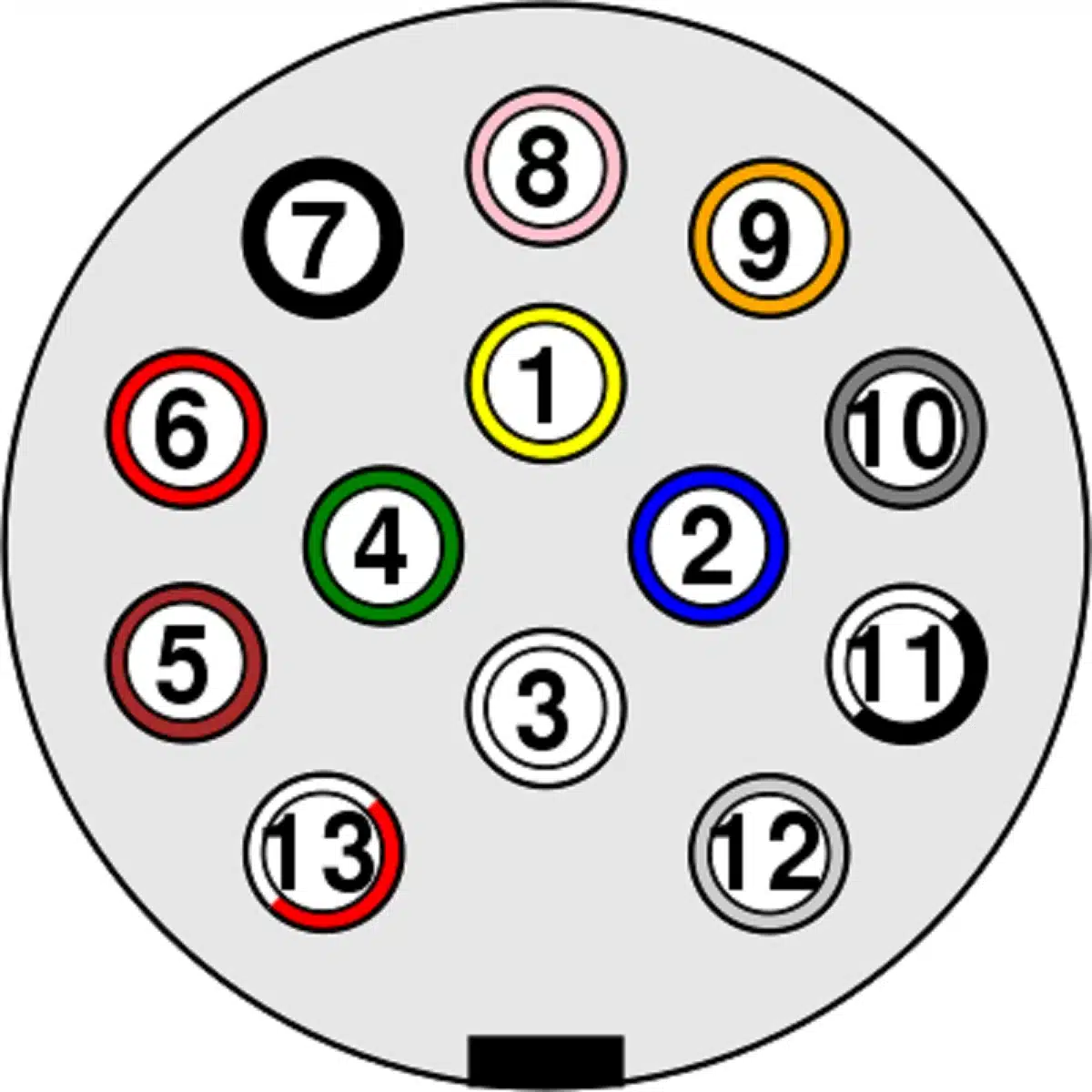

DER UNTERSCHIED ZWISCHEN EINEM 7-POLIGEN UND EINEM 13-POLIGEN STECKER
Der Unterschied zwischen den beiden Steckern ist, dass der 13-polige Stecker mehr Anschlüsse (und damit mehr Funktionen) hat. Ein 7-poliger Stecker versorgt das Fahrzeug nur mit der Grundbeleuchtung wie Blinker und Bremslicht. Der 13-polige Stecker hingegen versorgt das Fahrzeug mit Strom für mehrere Funktionen.
Die zusätzlichen Pole an einem 13-poligen Stecker werden für Rückfahrscheinwerfer, als zusätzlicher Konstantstrom und als Schaltstrom mit Masse verwendet. Dieser zusätzliche Konstantstrom kann z. B. für den Kühlschrank Ihres Wohnwagens, zum Laden Ihrer Batterie oder zum elektrischen Öffnen und Schließen Ihrer Anhängerbox verwendet werden. Wenn Sie eine dieser Funktionen benötigen, raten wir Ihnen dringend, den 13-poligen Stecker gegenüber dem 7-poligen Stecker zu wählen.
SCHALTPLAN FÜR ANHÄNGER 7-POLIGER STECKER
Schaltplan Beleuchtung Anhänger Stecker/Buchse 7-polig universal 12 Volt.

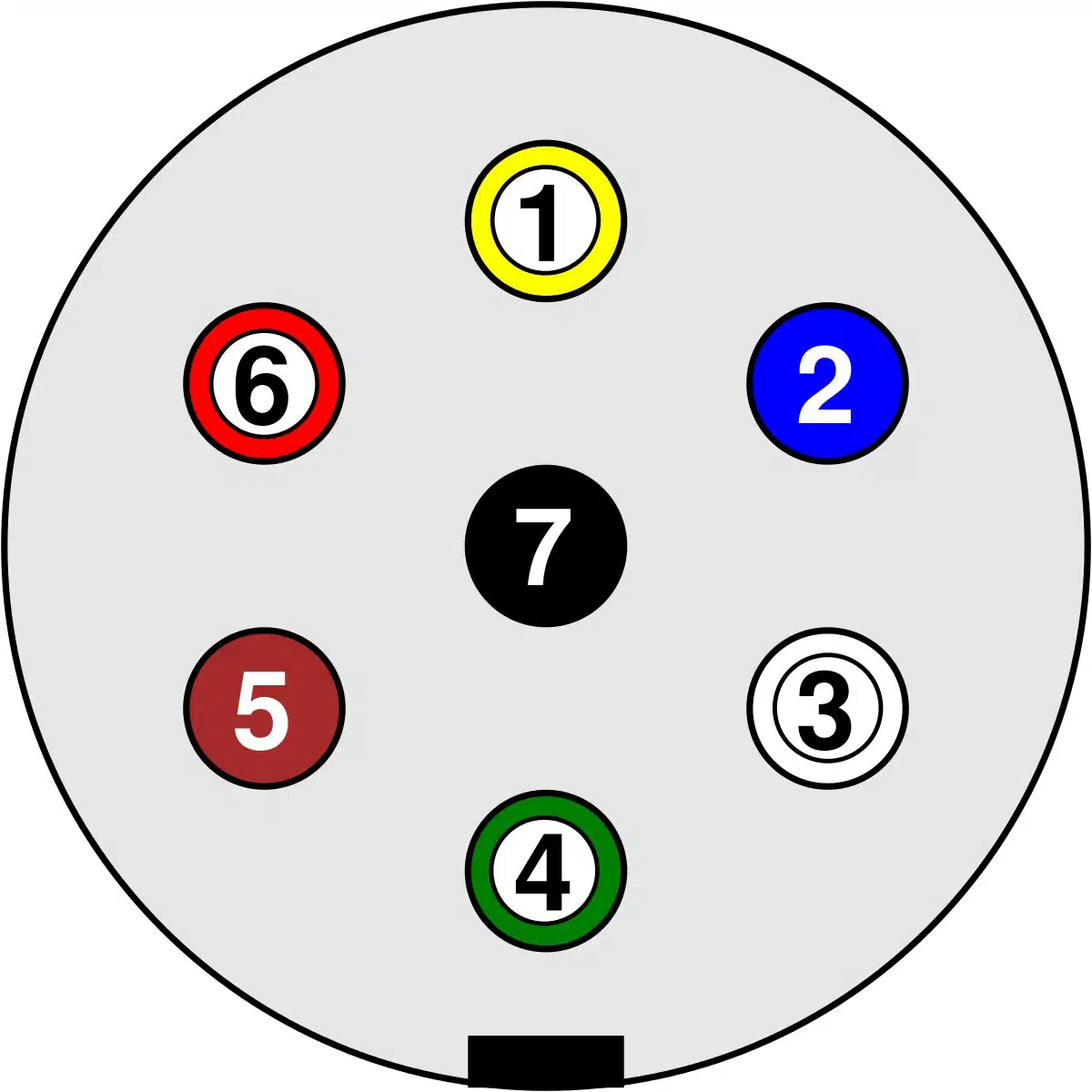

Wie der Name bereits sagt, besitzt der 7-polige Stecker sieben verschiedene Anschlüsse. In der Abbildung unten sind diese Anschlüsse durch unterschiedliche Farben gekennzeichnet. Mithilfe dieser Farben und der folgenden Informationen können Sie die Beleuchtung Ihres Anhängers einfach anschließen.
SIEBEN ANSCHLÜSSE 7-POLIGER STECKER
- Anschluss / Pol 1 (Farbe: gelb): Fahrtrichtungsanzeiger links
- Anschluss / Pol 2 (Farbe: blau/braun): Nebelschlussleuchte
- Anschluss / Pol 3 (Farbe: weiß): Masse (für Kontakte 1 bis 7)
- Anschluss / Pol 4 (Farbe: grün): Fahrtrichtungsanzeiger rechts
- Anschluss / Pol 5 (Farbe: braun): Rücklicht / Fernlicht und Nummernschild auf der rechten Seite
- Anschluss / Pol 6 (Farbe: rot): Bremsleuchten
- Anschluss / Pol 7 (Farbe: schwarz): Rücklicht / Begrenzungslicht links
SCHALTPLAN FÜR ANHÄNGER 7-POLIGER STECKER
Schaltplan Beleuchtung Anhänger Stecker/Buchse 7-polig universal 12 Volt.
Wie der Name bereits sagt, besitzt der 7-polige Stecker sieben verschiedene Anschlüsse. In der Abbildung unten sind diese Anschlüsse durch unterschiedliche Farben gekennzeichnet. Mithilfe dieser Farben und der folgenden Informationen können Sie die Beleuchtung Ihres Anhängers einfach anschließen.
SIEBEN ANSCHLÜSSE 7-POLIGER STECKER
- Anschluss / Pol 1 (Farbe: gelb): Fahrtrichtungsanzeiger links
- Anschluss / Pol 2 (Farbe: blau/braun): Nebelschlussleuchte
- Anschluss / Pol 3 (Farbe: weiß): Masse (für Kontakte 1 bis 7)
- Anschluss / Pol 4 (Farbe: grün): Fahrtrichtungsanzeiger rechts
- Anschluss / Pol 5 (Farbe: braun): Rücklicht / Fernlicht und Nummernschild auf der rechten Seite
- Anschluss / Pol 6 (Farbe: rot): Bremsleuchten
- Anschluss / Pol 7 (Farbe: schwarz): Rücklicht / Begrenzungslicht links
Quelle: wikipedia
